高铬铸铁铸造耐磨板

铸造耐磨板是采用铸造工艺制作的一种耐磨板，其主要成分是合金成分，一般为锰合金或铬合金，由于是铸造工艺和热轧工艺不同，其板幅较小，且长宽尺寸和厚度相关。
高铬铸铁铸造耐磨板具体合金标准如下：

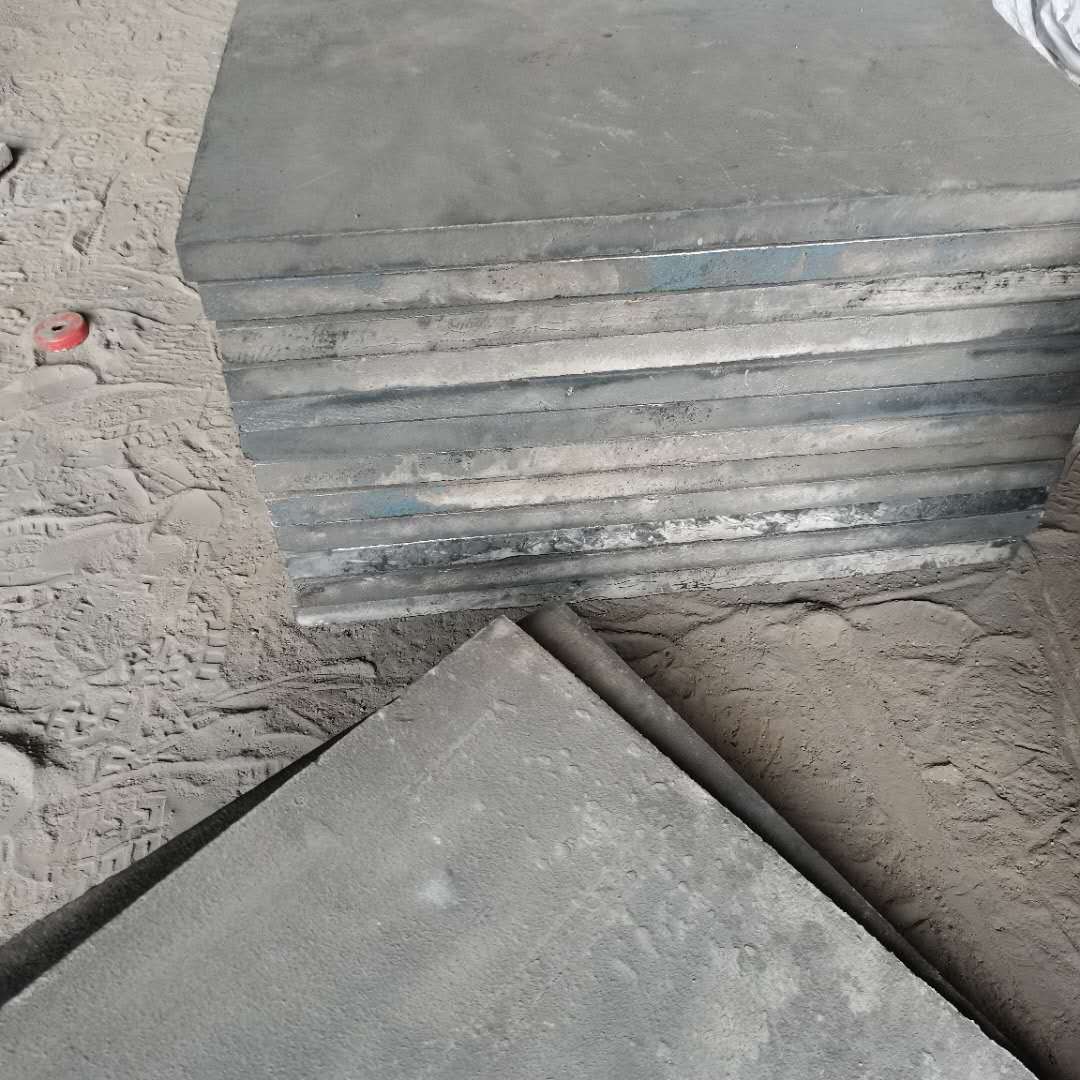

图（1）铸造耐磨板

1.高铬铸铁的牌号和化学成分：

牌号	化学成分（质量分数，%）
	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
BTMCr12-DT	1.1～2.0	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr12-GT	2.0～3.6	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr15	2.0～3.6	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr20	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06
BTMCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.06

2.高铬铸铁的硬度：

牌号	铸态或铸态去应力处理		硬化态或硬化态去应力处理		软化退火态
	HRC	HBW	HRC	HBW	HRC	HBW
BTMCr12-DT	—	—	≥50	≥500	≤41	≤400
BTMCr12-GT	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr15	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr20	≥46	≥450	≥58	≥650	≤41	≤400
BTMCr26	≥46	≥450	≥58	≥650	≤41	≤400

下边为国外部分牌号及标准
一、美国ASTM A532M:1993
1.高铬铸铁的化学成分：

牌号	化学成分（质量分数，%）
	C	Mn	Si	Ni	Cr	Mo	Cu	P	S
12Cr	2.0～3.3	≤2.0	≤1.5	≤2.5	11.0～14.0	≤3.0	≤1.2	≤0.1	≤0.06
15Cr-Mo	2.0～3.3	≤2.0	≤1.5	≤2.5	11.0～18.0	≤3.0	≤1.2	≤0.1	≤0.06
25Cr-Mo	2.0～3.3	≤2.0	≤1.0～2.2	≤2.5	18.0～23.0	≤3.0	≤1.2	≤0.1	≤0.06
25Cr	2.0～3.3	≤2.0	≤1.5	≤2.5	23.0～30.0	≤3.0	≤1.2	≤0.1	≤0.06

2.高铬铸铁的硬度

牌号	硬度
	砂型铸造									冷硬铸造 ≥			退火 ≤
	铸态或铸态+去应力退火			淬火或淬火+去应力退火
				水平1			水平2
	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV	HBW	HRC	HV
12Cr	550	53	600	600	56	660	650	59	715	550	53	600	400	41	430
15Cr-Mo	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430
25Cr-Mo	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430
25Cr	450	46	485	600	56	660	650	59	715	-	-	-	400	41	430

二、英国
1.高铬铸铁的化学成分

牌号	化学成分（质量分数，%）
	C	Si≤	Mn	Cr	Mo≤	Ni≤	Cu≤	P≤	S≤
3A	1.8～3.0	1.0	0.5～1.5	14～17	2.5	2.0	2.0	0.10	0.10
3B	3.0～3.6	1.0	0.5～1.5	14～17	3.0	2.0	2.0	0.10	0.10
3C	1.8～3.0	1.0	0.5～1.5	17～22	3.0	2.0	2.0	0.10	0.10
3D	2.0～2.8	1.0	0.5～1.5	22～28	1.5	2.0	2.0	0.10	0.10
3E	2.8～3.5	1.0	0.5～1.5	22～28	1.5	2.0	2.0	0.10	0.10
3F	2.0～2.7	1.0	0.5～1.5	11～13	2.5	2.0	2.0	0.10	0.10
3G	2.7～3.4	1.0	0.5～1.5	11～13	3.0	2.0	2.0	0.10	0.10

2.高铬铸铁的硬度

牌号	铸态		退火态		热处理态
	HBW≥	HV50≥	HBW≤	HV50≤（换算值）	HBW≥	HV50≥
3A	450	485	400	428	600	655
3B	500	542	450	485	650	712
3C	450	485	450	485	600	655
3D	400	428	400	428	600	655
3E	450	485	450	485	600	655
3F	450	485	400	428	600	655
3G	450	485	450	485	650	712

三、德国
高铬铸铁的化学成分

牌号	化学成分（质量分数，%）
	C	Si	Mn	Cr	Ni	Mo
G-X300CrMO15-3	2.3～3.6	0.2～0.8	0.5～1.0	14～17	0.7	1.0～3.0
G-X300CrMoNi15-2-1	2.3～3.6	0.2～0.8	0.5～1.0	14～17	0.8～1.2	1.8～2.2
G-X260CrMoNI20-2-1	2.3～2.9	0.2～0.8	0.5～1.0	18～22	0.8～1.2	14～2.2
G-X260Cr27	2.3～2.9	0.5～1.5	0.5～1.0	24～28	1.2	1.0
G-X300CrMo27-1	3.0～3.5	0.2～1.0	0.5～1.0	23～28	1.2	1.0～2.0

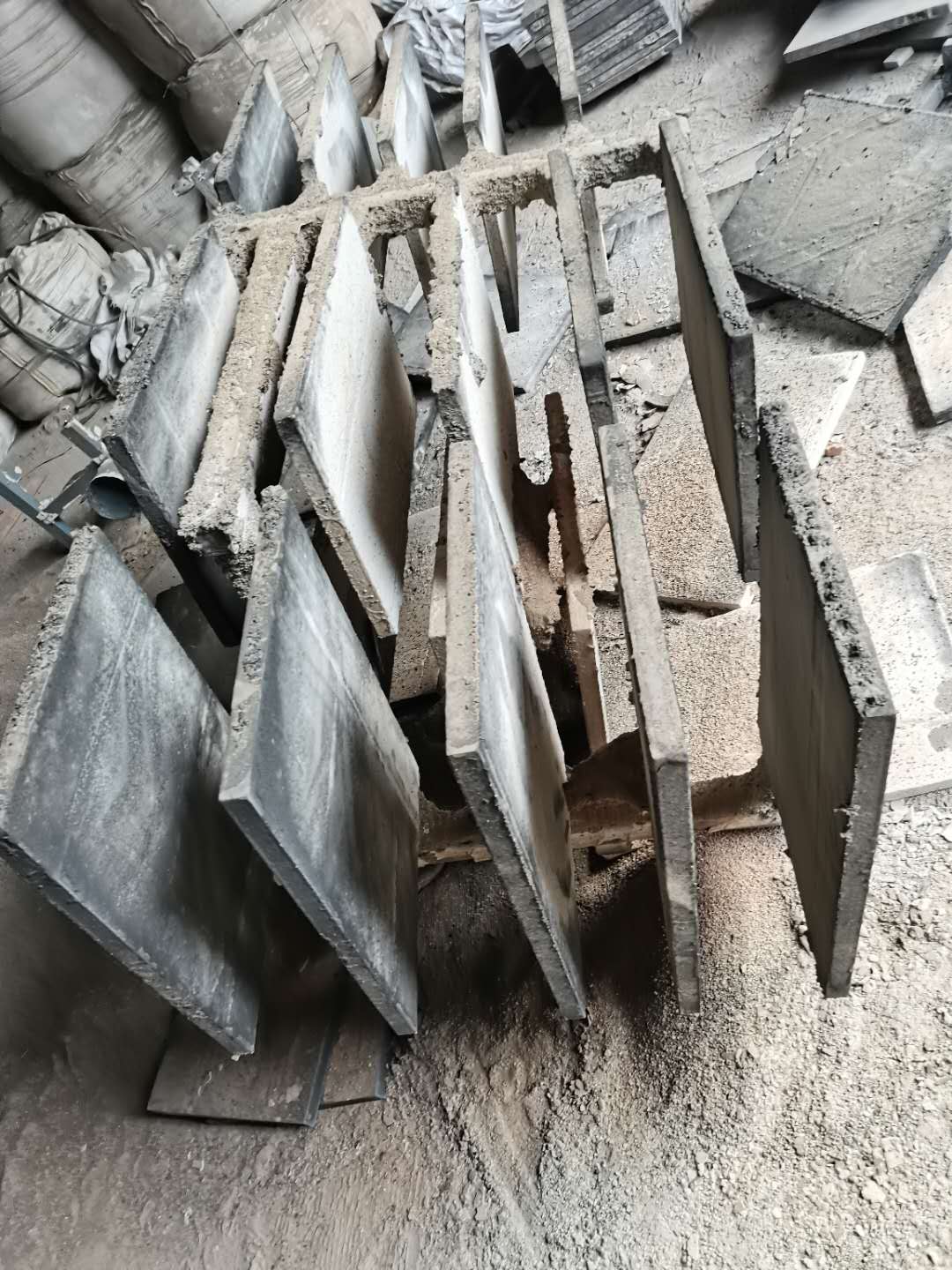

图（2）铸造工艺生产的耐磨板
北京耐默公司提供的高铬铸铁铸造耐磨板并没有采用相应标准制作，而是根据实际生产应用配制相应合金体系，如在高温下使用会加入一些镍，在冲击磨损中会降低铬含量，增加一些锰，我们根据多年的经验总结出了一些相应的合金体系。
